Dalam memantau aktivitas networking menggunakan mikrotik, kita harus merancang tampilannya agar mudah melakukan monitoring. Berikut akan dijelaskan tampilan yang memudahkan kita melakukan monitoring.

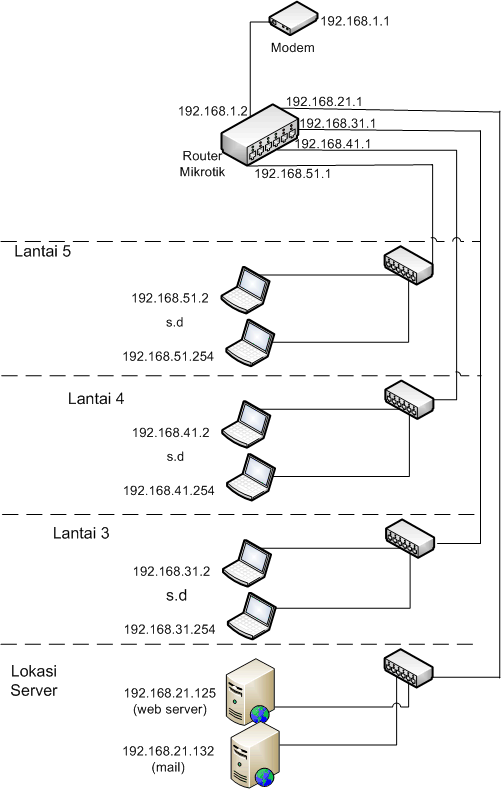

Misal kita memiliki jaringan seperti gambar berikut ini:
Maka tampilan yang dianjurkan adalah

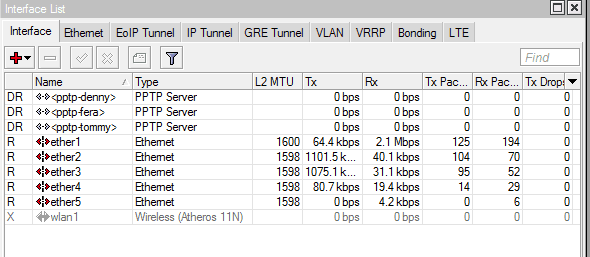

- Interfaces
Pada tampilan ini kita akan melihat keseluruhan traffic pada jaringan kita per port.
Perhatikan keselurahan akses internet akan melalui ether1. Kecepatan internet tergantung dari pemakaian bandwidth ether1.

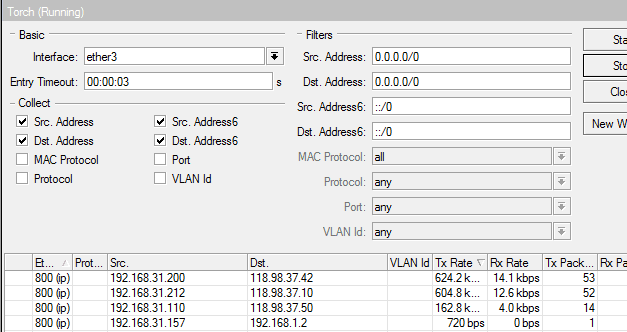

Pada contoh di atas terlihat bahwa pemakaian bandwidth di ether1 sudah penuh. Darr tampilan di atas kita mencurigai traffic pada ether2 dan ether3. Ether2 adalah jaringan server, untuk sementara kita abaikan dahulu dan mengecek jaringan ether3. Untuk mengecek jaringan ether3 kita bisa melakukan torch seperti pada langkah berikut ini. - Torch
Dari torch ini terlihat bahpa IP 192.168.21.200 dan 192.168.31.212 mengambil bandwidth yang cukup banyak.
Kita bisa membatasi dengan queue - Queue
- IP-Firewall-Filter Rules
Dari IP-Firewall-Filter Rues ini kita bisa melihat statistik pemakain dalam ukuran Bytes

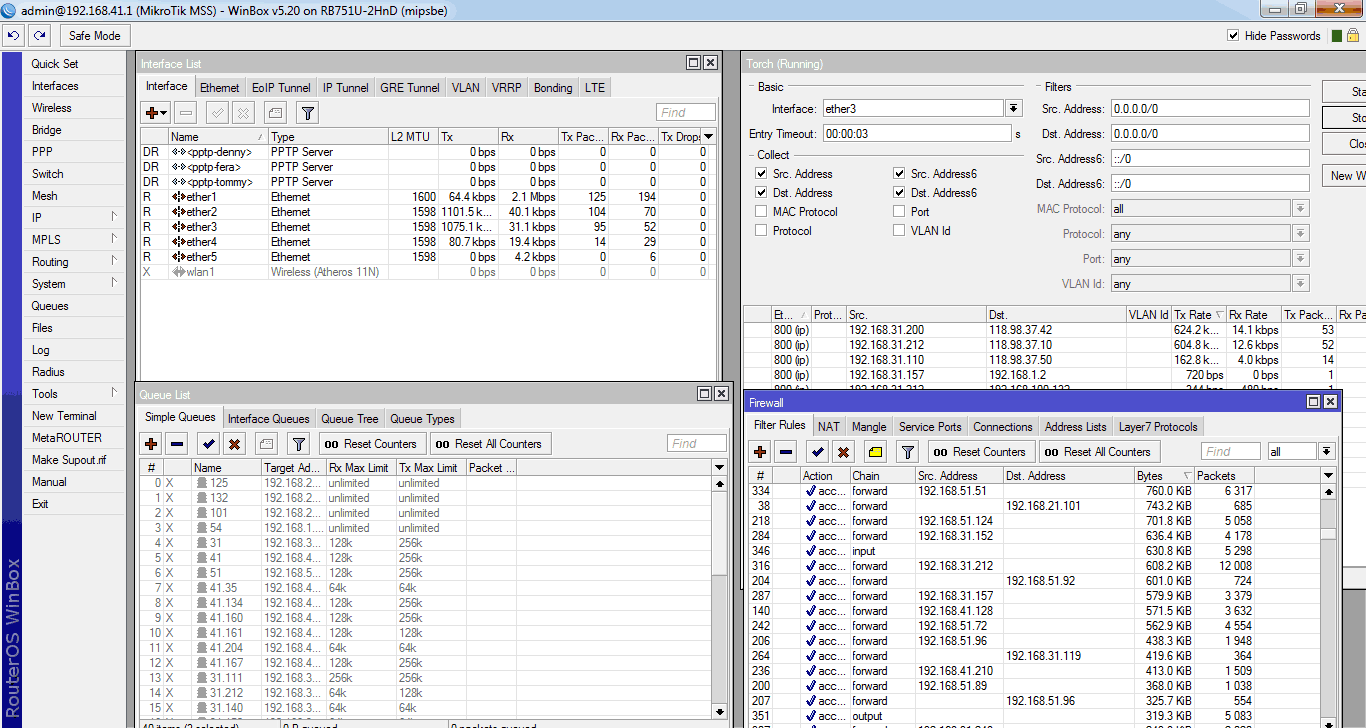

Kita dapat menggabungkan empat tampilan di atas menjadi satu untuk mempermudan monitoring seperti gambar berikut ini
Kunjungi www.proweb.co.id untuk menambah wawasan anda.
