Penggunaan Filter HPF untuk Edge Detection pada Image

Dalam mempelajari computer vision kita dapat menggunakan HPF atau High Pass Filter untuk edge detection pada image.

Penggunaan filter HPF untuk edge detection pada image adalah seperti pada contoh source code berikut ini

import cv2
import numpy as np
from scipy import ndimage

kernel_3x3 = np.array([[-1, -1, -1],
                       [-1,  8, -1],
                       [-1, -1, -1]])

kernel_5x5 = np.array([[-1, -1, -1, -1, -1],
                       [-1,  1,  2,  1, -1],
                       [-1,  2,  4,  2, -1],
                       [-1,  1,  2,  1, -1],
                       [-1, -1, -1, -1, -1]])

img = cv2.imread("../images/statue_small.jpg",
                 cv2.IMREAD_GRAYSCALE)

k3 = ndimage.convolve(img, kernel_3x3)
k5 = ndimage.convolve(img, kernel_5x5)

blurred = cv2.GaussianBlur(img, (17, 17), 0)
g_hpf = img - blurred

asli = cv2.imread("../images/statue_small.jpg")

cv2.imshow("asli", asli)
cv2.imshow("abu-abu", img)

cv2.imshow("3x3", k3)
cv2.imshow("5x5", k5)
cv2.imshow("blurred", blurred)
cv2.imshow("g_hpf", g_hpf)
cv2.waitKey()
cv2.destroyAllWindows()

Tampilan-tampilan edge detection yang dihasilkan antara lain

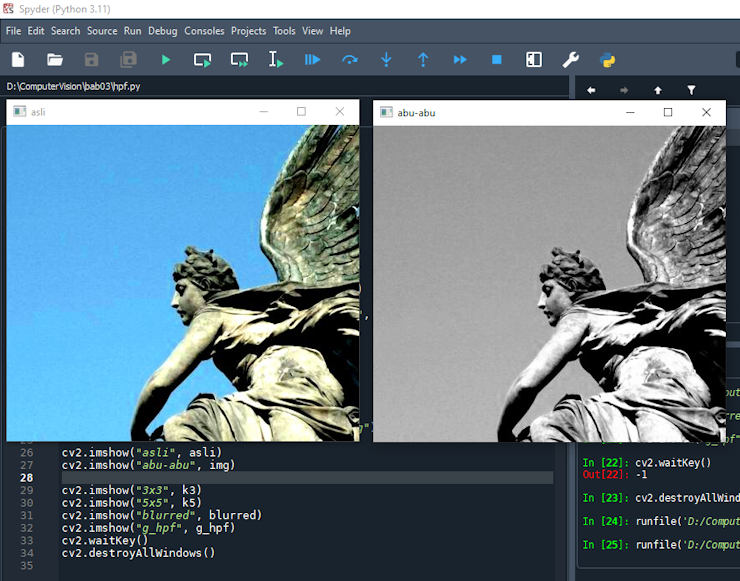

Gambar abu-abu yang dibuat dari gambar asli

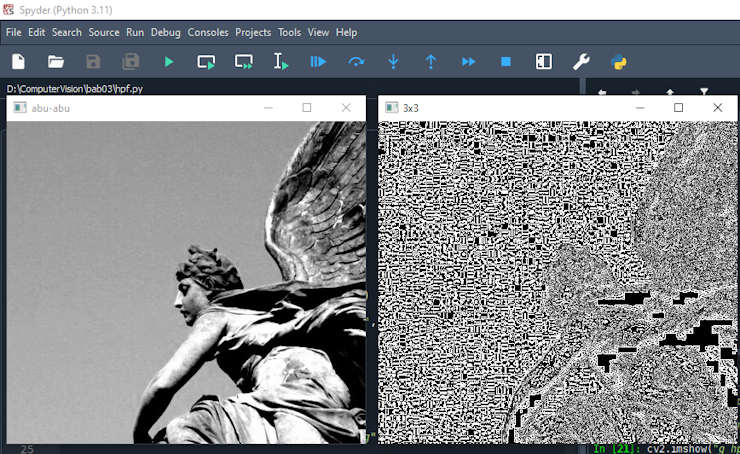

Edge detection yang dihasilkan dari konvulasi kernel 3×3

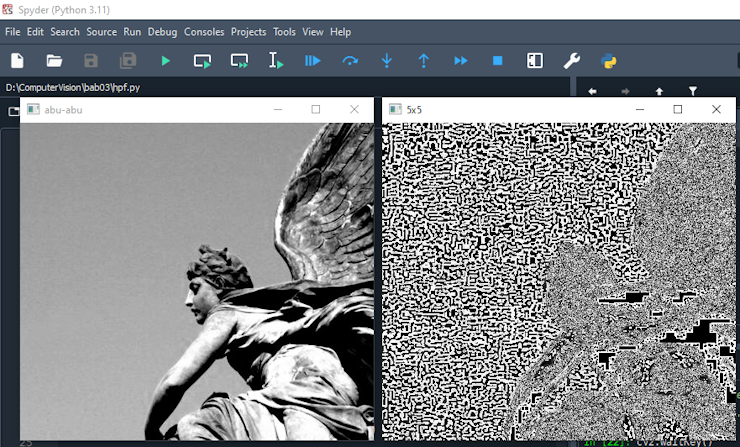

Edge detection yang dihasilkan dari kernel 5×5

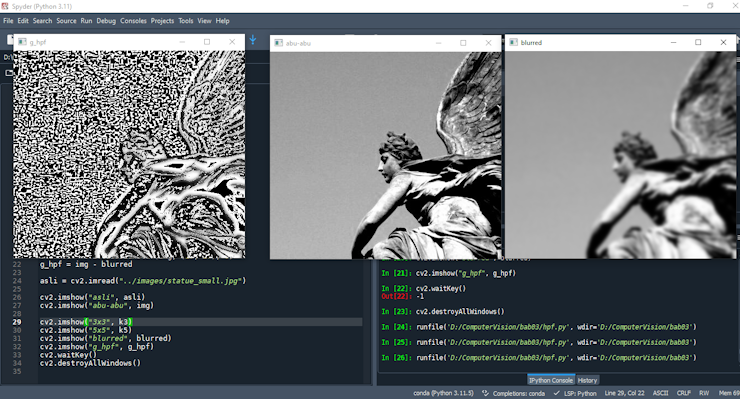

Edge detection yang dihasilkan dari gray – blur

Tampak hasil ini merupakan edge detection terbaik.

Pembelajaran lebih lanjut silahkan mengunjungi
1. https://github.com/PacktPublishing/Learning-OpenCV-4-Computer-Vision-with-Python-Third-Edition/blob/master/chapter03/hpf.py .
2. https://docs.spyder-ide.org/ .
